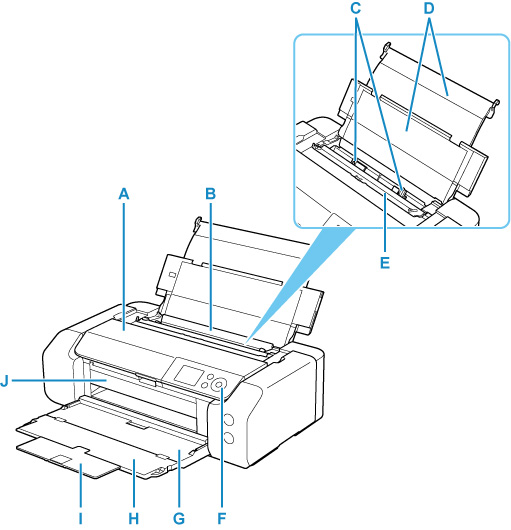

Pogled od spredaj

A: Zgornji pokrov

Odprite ga, kadar želite zamenjati črnilni vložek ali odstraniti zagozden papir iz tiskalnika.

B: Zgornji podajalni pladenj

Hkrati lahko vstavite dva ali več listov iste velikosti in vrste papirja, ki se potem podajajo posamezno.

• Nalaganje papirja v zgornji podajalni pladenj

C: Vodila za papir

Poravnajte z obema stranema svežnja papirja.

D: Opora za papir

Odprite za nalaganje papirja v zgornji podajalni pladenj.

E: Pokrov podajalne reže

Prepreči, da bi kar koli padlo v podajalno režo.

Odprite ga, da premaknete vodili za papir, nato pa ga pred tiskanjem zaprite.

F: Nadzorna plošča

Omogoča spreminjanje nastavitev ali upravljanje tiskalnika.

• Nadzorna plošča

G: Izhodni pladenj za papir

Natisnjen papir je izvržen. Pred tiskanjem ga odprite.

H: Podaljšek izhodnega pladnja

Odprite za podporo izvrženega papirja.

I: Opora izhodnega papirja

Izvlecite ga za podporo izvrženemu papirju.

J: Vodilo večnamenskega pladnja

Tukaj postavite večnamenski pladenj.

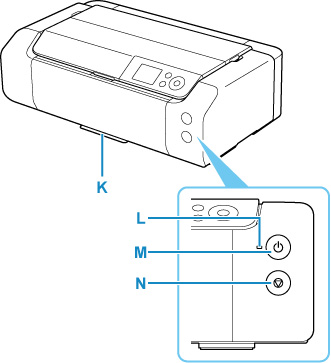

K: Prostor za shranjevanje večnamenskega pladnja

Večnamenski pladenj, ki je priložen tiskalniku, lahko shranite tukaj.

L: Lučka VKLOP (ON)

Ko je naprava vklopljena, najprej utripa in nato sveti.

M: Gumb VKLOP (ON)

Vklopi in izklopi napravo.

• Vklop in izklop tiskalnika

N: Gumb Zaustavi (Stop)

Prekliče tiskalno opravilo, ki je v teku.
